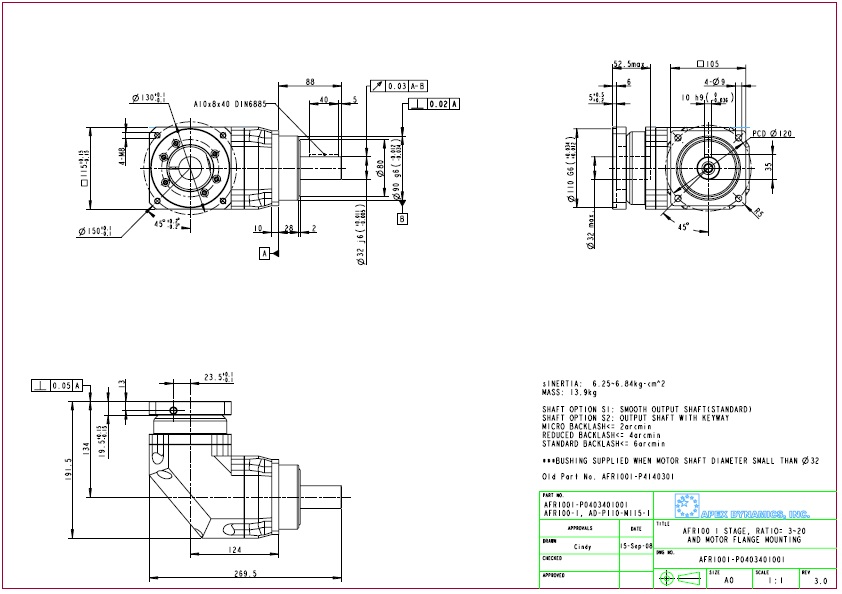

1. AFR100 1단 감속기 외형도.

AFR100 시리즈 1단 감속기 외형도.

AFR100 시리즈 외형도 및 카다로그(AFR100-(감속비율)-S2-P2

감속기모델명:  AFR100-003-S2-P2,AFR100-004-S2-P2,AFR100-005-S2-P2,AFR100-006-S2-P2,AFR100-007-S2-P2,AFR100-008-S2-P2,
                     AFR100-009-S2-P2,AFR100-010-S2-P2,

1. PDF

2. DXF(2D)

3. STP(3D)

4. IGS(3D)

4. AF 카다로그

서보모터

  SERVO MOTOR MODEL명(미쓰비시 제품)

MR-J4 시리즈

 HG-SR52, HG-SR52B, HG-SR102, HG-SR102B, HG-SR152, HG-SR152B

MR-J3 시리즈

 HF-SP52, HF-SP52B, HF-SP102, HF-SP102B, HF-SP152, HF-SP152B

MR-J2S 시리즈

 HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B, HC-SFS152, HC-SFS152B

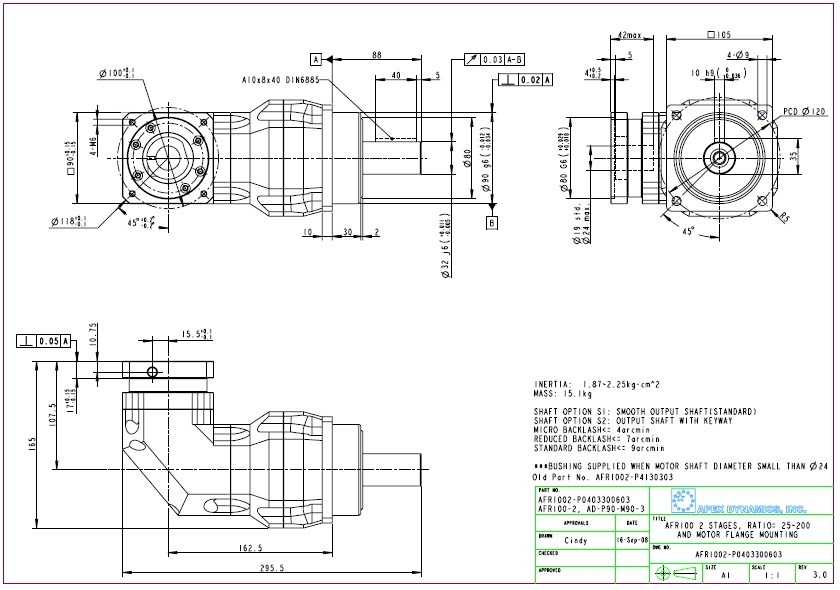

    2. AFR100 2단 감속기 외형도.
AFR100 시리즈 2단 감속기 외형도.

AFR100 시리즈 외형도 및 카다로그(AFR100-(감속비율)-S2-P2

감속기모델명:  AFR100-015-S2-P2,AFR100-020-S2-P2,AFR100-025-S2-P2,AFR100-030-S2-P2,AFR100-035-S2-P2,AFR100-040-S2-P2,
                     AFR100-045-S2-P2,AFR100-050-S2-P2,AFR100-060-S2-P2,AFR100-070-S2-P2,AFR100-080-S2-P2,AFR100-090-S2-P2,
                     AFR100-100-S2-P2

1. PDF

2. DXF(2D)

3. STP(3D)

4. IGS(3D)

5. AF 카다로그

서보모터

  SERVO MOTOR MODEL명(미쓰비시 제품)

MR-J4 시리즈

 HG-KR73, HG-KR73B, HG-MR73, HG-MR73B, HG-SR52, HG-SR52B, HG-SR102, HG-SR102B, HG-SR152, HG-SR152B

MR-J3 시리즈

 HF-KP73, HF-KP73B, HF-MP73, HF-MP73B, HF-SP52, HF-SP52B, HF-SP102, HF-SP102B, HF-SP152, HF-SP152B

MR-J2S 시리즈

 HC-KFS73, HC-KFS73B, HC-MFS73, HC-MFS73B, HC-SFS52, HC-SFS52B, HC-SFS102, HC-SFS102B, HC-SFS152, HC-SFS152B
    3. AF 시리즈 감속기 SPEC.

AF 감속기 1단 SPEC.
AF 감속기 SPEC.
