서보모터용 감속기 AE235 감속기

이 부분은 iframe 대응의 브라우저로 봐 주세요.

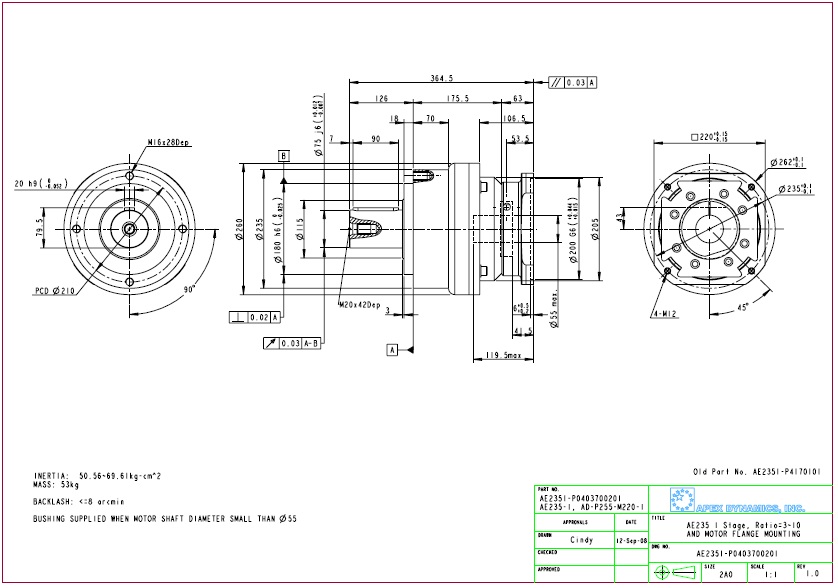

1. AE235 1단 감속기 외형도.

AE235 시리즈 1단 감속기 외형도.

AE235 시리즈 외형도 및 카다로그(AE235-(감속비율)

감속기모델명: AE235-003,AE235-004,AE235-005,AE235-006,AE235-007,AE235-008,AE235-009,AE235-010

1. PDF

2. DXF(2D)

3. STP(3D)

4. IGS(3D)

4. AE 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-JR701M(B),HG-JR11K1M(B),HG-JR15K1M(B),HG-JR22K1M,HG-JR30K1M,HG-JR37K1M,HG-JR701M4(B), HG-JR11K1M4(B),HG-JR15K1M4(B),HG-JR22K1M4,HG-JR30K1M4,HG-JR37K1M4,HG-JR45K1M4
MR-J3 시리즈	HA-LP11K2, HA-LP11K2B,HA-LP15K2, HA-LP15K2B,HA-LP22K2, HA-LP22K2B
MR-J2S 시리즈	HA-LFS11K2, HA-LFS11K2B,HA-LFS15K2, HA-LFS15K2B,HA-LFS22K2, HA-LFS22K2B

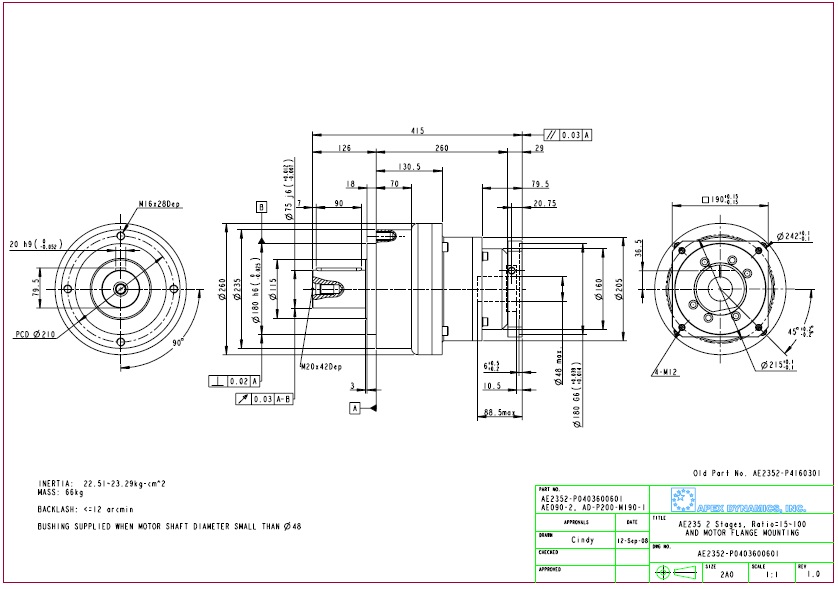

2. AE235 2단 감속기 외형도.

AE235 시리즈 외형도 및 카다로그(AE235-(감속비율)

감속기모델명: AE235-015,AE235-020,AE235-025,AE235-030,AE235-035,AE235-040,AE235-045,AE235-050,AE235-060,AE235-070,AE235-080,
AE235-090,AE235-100

1. PDF

2. DXF(2D)

3. STP(3D)

4. IGS(3D)

5. AE 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-JR701M(B),HG-JR11K1M(B),HG-JR15K1M(B),HG-JR22K1M,HG-JR30K1M,HG-JR37K1M,HG-JR701M4(B), HG-JR11K1M4(B),HG-JR15K1M4(B),HG-JR22K1M4,HG-JR30K1M4,HG-JR37K1M4,HG-JR45K1M4
MR-J3 시리즈	HA-LP11K2, HA-LP11K2B,HA-LP15K2, HA-LP15K2B,HA-LP22K2, HA-LP22K2B
MR-J2S 시리즈	HA-LFS11K2, HA-LFS11K2B,HA-LFS15K2, HA-LFS15K2B,HA-LFS22K2, HA-LFS22K2B

3. AE 시리즈 감속기 SPEC.

APEX AE 감속기 SPEC.
