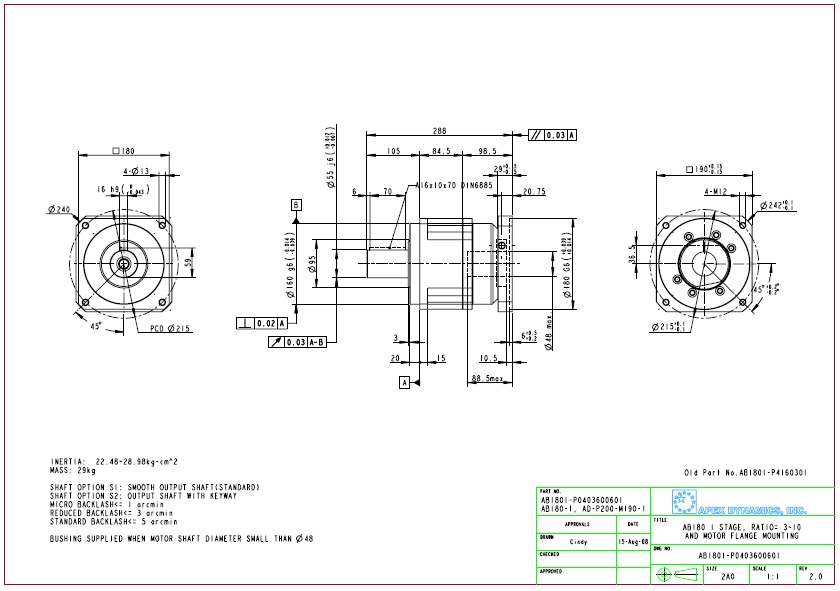

1. AB180 1단 감속기 외형도.

AB180 시리즈 1단 감속기 외형도.

AB180 시리즈 외형도 및 카다로그(AB180-(감속비율)-S2-P2

감속기모델명:  AB180-003-S2-P2,AB180-004-S2-P2,AB180-005-S2-P2,AB180-006-S2-P2,AB180-007-S2-P2,AB180-008-S2-P2,AB180-009-S2-P2,
                     AB180-010-S2-P2,

1. PDF

2. DXF(2D)

3. STP(3D)

4. IGS(3D)

4. AB 카다로그

서보모터

  SERVO MOTOR MODEL명(미쓰비시 제품)

MR-J4 시리즈

 HG-SR502, HG-SR502B, HG-SR702, HG-SR702B

MR-J3 시리즈

 HF-SP502, HF-SP502B, HF-SP702, HF-SP702B, HA-LP11K2, HA-LP11K2B

MR-J2S 시리즈

 HC-SFS502, HC-SFS502B, HC-SFS702, HC-SFS702B, HA-LFS11K2, HA-LFS11K2B

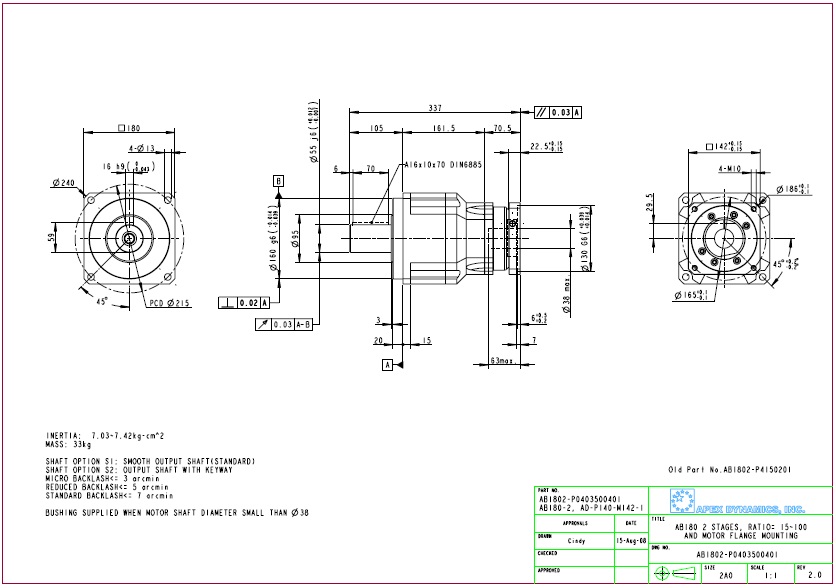

    2. AB180 2단 감속기 외형도.
AB180 시리즈 2단 감속기 외형도.

AB180 시리즈 외형도 및 카다로그(AB180-(감속비율)-S2-P2

감속기모델명:  AB180-015-S2-P2,AB180-020-S2-P2,AB180-025-S2-P2,AB180-030-S2-P2,AB180-035-S2-P2,AB180-040-S2-P2,AB180-045-S2-P2,
                     AB180-050-S2-P2,AB180-060-S2-P2,AB180-070-S2-P2,AB180-080-S2-P2,AB180-090-S2-P2,AB180-100-S2-P2

1. PDF

2. DXF(2D)

3. STP(3D)

4. IGS(3D)

5. AB 카다로그

서보모터

  SERVO MOTOR MODEL명(미쓰비시 제품)

MR-J4 시리즈

 HG-SR202, HG-SR202B, HG-SR352, HG-SR352B, HG-SR502, HG-SR502B, HG-SR702, HG-SR702B

MR-J3 시리즈

 HF-SP202, HF-SP202B, HF-SP352, HF-SP352B, HF-SP502, HF-SP502B, HF-SP702, HF-SP702B

MR-J2S 시리즈

 HC-SFS202, HC-SFS202B, HC-SFS352, HC-SFS352B, HC-SFS502, HC-SFS502B, HC-SFS702, HC-SFS702B
    3. AB 시리즈 감속기 SPEC.

AB 감속기 1단 SPEC.
AB 감속기 SPEC.
