서보모터용 감속기 AB060 감속기

이 부분은 iframe 대응의 브라우저로 봐 주세요.

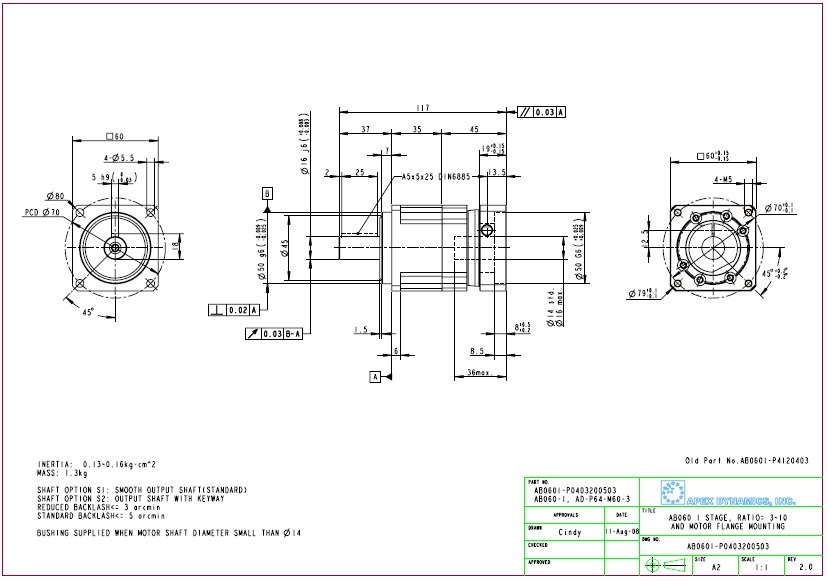

1. AB060 1단 감속기 외형도.

AB060 시리즈 1단 감속기 외형도.

AB060 시리즈 외형도 및 카다로그(AB060-(감속비율)-S2-P2

감속기모델명: AB060-003-S2-P2,AB060-004-S2-P2,AB060-005-S2-P2,AB060-006-S2-P2,AB060-007-S2-P2,AB060-008-S2-P2,AB060-009-S2-P2,
AB060-010-S2-P2,

1. PDF

2. DXF(2D)

3. STP(3D)

4. IGS(3D)

4. AB 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-KR23, HG-KR23B, HG-MR23, HG-MR23B, HG-KR43, HG-KR43B, HG-MR43, HG-MR43B
MR-J3 시리즈	HF-KP23, HF-KP23B, HF-MP23, HF-MP23B, HF-KP43, HF-KP43B, HF-MP43, HF-MP43B
MR-J2S 시리즈	HC-KFS23, HC-KFS23B, HC-MFS23, HC-MFS23B, HC-KFS43, HC-KFS43B, HC-MFS43, HC-MFS43B

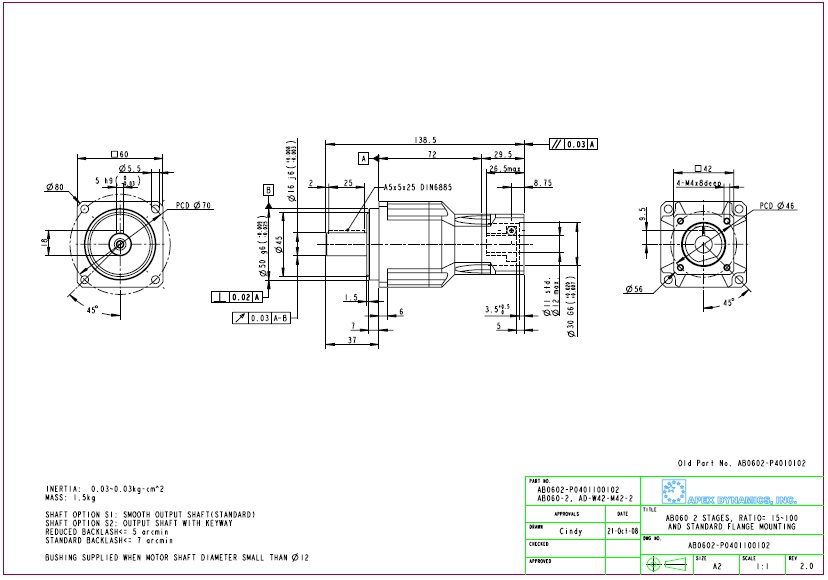

2. AB060 2단 감속기 외형도.

AB060 시리즈 외형도 및 카다로그(AB060-(감속비율)-S2-P2

감속기모델명: AB060-015-S2-P2,AB060-020-S2-P2,AB060-025-S2-P2,AB060-030-S2-P2,AB060-035-S2-P2,AB060-040-S2-P2,AB060-045-S2-P2,
AB060-050-S2-P2,AB060-060-S2-P2,AB060-070-S2-P2,AB060-080-S2-P2,AB060-090-S2-P2,AB060-100-S2-P2

1. PDF

2. DXF(2D)

3. STP(3D)

4. IGS(3D)

5. AB 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-KR053, HG-KR13, HG-MR053, HG-MR13, HG-KR053B, HG-KR13B, HG-MR053B, HG-MR13B
MR-J3 시리즈	HF-KP053, HF-KP13, HF-MP053, HF-MP13, HF-KP053B, HF-KP13B, HF-MP053B, HF-MP13B
MR-J2S 시리즈	HC-KFS053, HC-KFS13, HC-MFS053, HC-MFS13, HC-KFS053B, HC-KFS13B, HC-MFS053B, HC-MFS13B

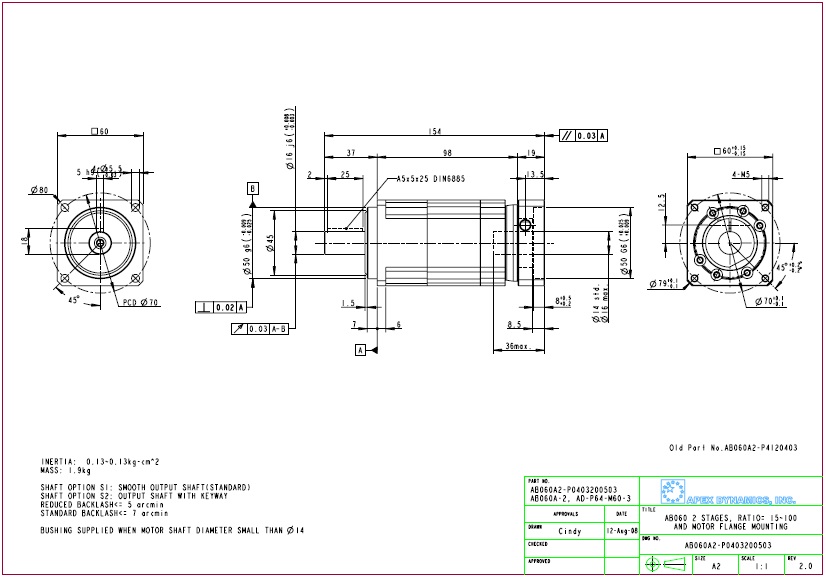

3. AB060A 2단 감속기 외형도.

AB060A 시리즈 외형도 및 카다로그(AB060A-(감속비율)-S2-P2

감속기모델명: AB060A-015-S2-P2,AB060A-020-S2-P2,AB060A-025-S2-P2,AB060A-030-S2-P2,AB060A-035-S2-P2,AB060A-040-S2-P2,AB060A-045-S2-P2,AB060A-050-S2-P2,AB060A-060-S2-P2,AB060A-070-S2-P2,AB060A-080-S2-P2,AB060A-090-S2-P2,AB060A-100-S2-P2

1. PDF

2. DXF(2D)

3. STP(3D)

4. IGS(3D)

5. AB 카다로그

서보모터	SERVO MOTOR MODEL명(미쓰비시 제품)
MR-J4 시리즈	HG-KR23, HG-KR23B, HG-MR23, HG-MR23B, HG-KR43, HG-KR43B, HG-MR43, HG-MR43B
MR-J3 시리즈	HF-KP23, HF-KP23B, HF-MP23, HF-MP23B, HF-KP43, HF-KP43B, HF-MP43, HF-MP43B
MR-J2S 시리즈	HC-KFS23, HC-KFS23B, HC-MFS23, HC-MFS23B, HC-KFS43, HC-KFS43B, HC-MFS43, HC-MFS43B

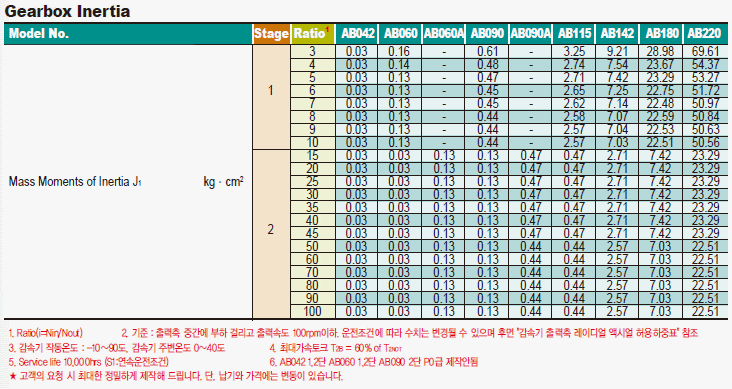

4. AB 시리즈 감속기 SPEC.

AB 감속기 1단 SPEC.
